Водосчётчики ВСКМ 90

водосчетчик ВСКМ
водосчетчик ВСКМ
Задать вопрос

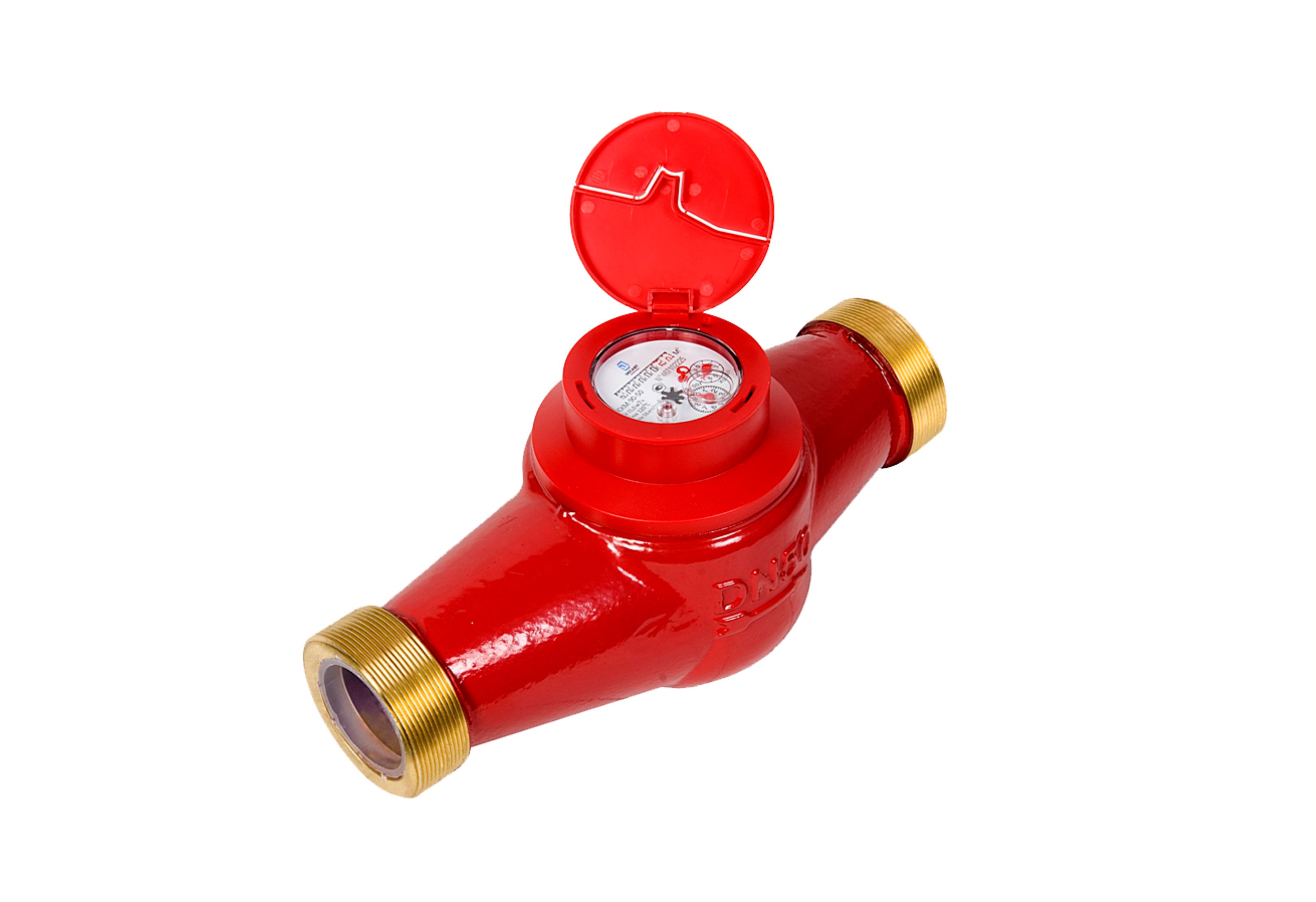

ВСКМ — счетчик крыльчатый многоструйный холодной и горячей воды до 120 град.

Применение

  • счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика;
  • универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
  • предназначен для измерения объема потребленной сетевой и питьевой воды;
  • за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция автоматизированную систему сбора данных;
  • может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.



Модификации

стандартное исполнение:

  • проточная часть с окрашенным корпусом;
  • присоединение резьбовое;
  • Счетный механизм обеспечивает отображение показаний в м³ и его долях.

модификация счетчика с импульсным выходом (ДГ):

  • латунный корпус;
  • присоединение резьбовое;
  • окрашенный корпус;
  • датчик герконовый.

фланцевое исполнение для ВСКМ 90 50Ф:

  • стандартное исполнение;
  • соединительные части – фланцевые.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики Значение
1 2 3 4 5
Диаметр условный, Ду 25 32 40 50
Метрологический класс* A B A B A B A B
Минимальный расход воды, qmin, м3/ч: 0,14 0,07 0,24 0,12 0,4 0,2 1,2 0,45
Переходный расход воды, qt, м3/ч: 0,35 0,28 0,6 0,48 1 0,8 4,5 3
Расход воды, м3/ч: 3,50 6 10 15
номинальный, qn 7 12 20 30
максимальный, qmax
Максимальный объем воды, м3, измеренный за: 87,5 150 250 375
сутки 2625 4500 7500 11250
месяц
Порог чувствительности, м3/ч, не более 0,02 0,03 0,04 0,045
Пределы допускаемой относительной погрешности счетчиков, %:
от qmin до qt, ±5
от qt до qmax, включительно ±2
Диапазон температуры воды, °С:
для счетчиков горячей и холодной воды от +5 до +120
для счетчиков холодной воды от +5 до +50
Номинальное давление, МПа, не более 1,6
Потеря давления на qmax, МПа, не более 0,1
   __________________
 *A – при вертикальном и наклонном монтаже счётчиков;
  B, С– при горизонтальном монтаже счётчиков.
