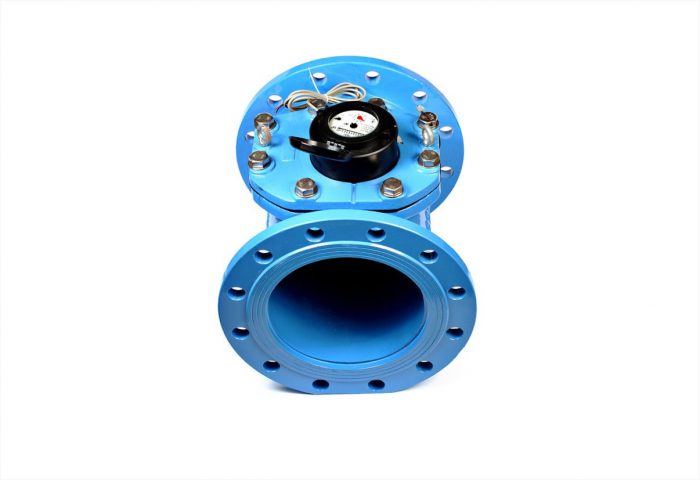

Водосчётчик турбинный промышленный СТВХ

Водосчётчик турбинный промышленный СТВХ
Водосчётчик турбинный промышленный СТВХ
Задать вопрос



Применение

  • предназначен для установки на заводах, котельных и пр. промышленных объектах;
  • предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C (до 50° C для СТВХ)  и давлением до 1,6 МПа;
  • за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных.



Модификации

стандартное исполнение

  • чугунный корпус;
  • окрашенный корпус;
  • присоединение фланцевое;

модификация счетчика с импульсным выходом (ДГ):

  • стандартное исполнение;
  • датчик герконовый.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра   Значение параметра
Диаметр условный, мм   50 65 80 100 150 200
Расход воды, м3/ч:
— минимальный qmin СТВХ 0,34 0,56 0,9 1,35 3,38 5,63
— переходный qt СТВХ 2,25 3,75 6 9 22,5 37,5
— номинальный qn СТВХ 45 60 100 150 250 300
— максимальный qmax СТВХ 90 120 200 300 500 650
Пределы допускаемой относительной погрешности счетчиков, %:
 -СТВХ в диапазоне расходов
от qmin до qt,   ±5
 в диапазоне расходов
от qt до qmax, включительно,   ±2

Порог чувствительности, м3/ч, не более СТВХ 0,15 0,2 0,25 0,25 1 1,5
Номинальное давление, МПа   1,6
Потеря давления на qmax, МПа, не более   0,1
Диапазон температур измеряемой среды, °С: СТВХ
                     от 5 до 50
