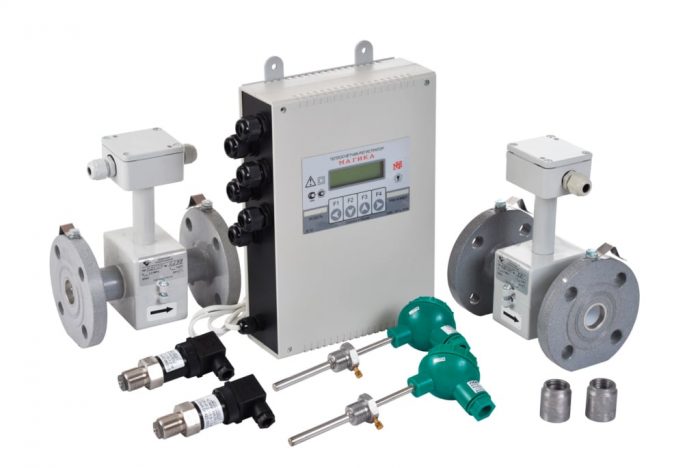

Теплосчетчик Магика-2 Д

Теплосчётчик МАГИКА серии Д разработан специально для организации учёта в открытой двухтрубной системе теплоснабжения с возможным реверсным потоком теплоносителя и применяется у потребителей тепла: - объекты жилищно-коммунальной сферы; - промышленные объекты. Задать вопрос Скачать опросный лист

Теплосчётчики МАГИКА-2 представляют собой многоканальные комбинированные измерительные регистрирующие приборы, предназначенные для измерения и регистрации количества теплоты, объёмного расхода, объёма, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения.

Теплосчётчик МАГИКА-2 серии Д разработан специально для организации учёта в открытой двухтрубной системе теплоснабжения с возможным реверсным потоком теплоносителя и применяется у потребителей тепла:

  • объекты жилищно-коммунальной сферы;
  • промышленные объекты.

Функциональные возможности:

  • расчёт тепловой энергии в одной тепловой системе;
  • функция «Реверс»;
  • функция автоматического определения режима теплоснабжения;
  • функция автоматического перехода в необходимый режим работы («Лето 1»; «Лето 2»; «Лето 3»; «Лето 4»);
  • в зимнее время, при возобновлении отопления теплосчётчик автоматически переходит в режим «Зима»;
  • возможность задания значений температуры холодной воды для отопительного и межотопительного сезонов и дат автоматического перехода;
  • возможность измерений температуры холодной воды;
  • возможность дополнительной регистрации объема подпитки или массы ГВС с помощью регистратора расхода с импульсным выходом;
  • архивация почасовых, посуточных, помесячных и интегральных значений нарастающим итогом количества теплоты, значений накопленного объема и массы теплоносителя, времени наработки, среднечасовых, среднесуточных и среднемесячных значений температуры теплоносителя в трубопроводах, а также кодов ошибок и неисправностей;
  • вывод данных архива на ЖКИ теплосчетчика, на компьютер по интерфейсу RS-232 или RS-485, на принтер непосредственно с теплосчётчика (дополнительная опция), по модему (GSM, телефонная линия, радиоканал) или через интернет на удаленный компьютер (при подключении дополнительного оборудования);
  • наличие встроенного источника питания первичных преобразователей расхода;
  • наличие встроенного источника питания датчиков давления.

Отличительные особенности теплосчётчика МАГИКА-2 Д:

  • наличие функции автоматического учёта реверсного потока теплоносителя;
  • функция автоматического перехода в необходимый режим работы («Лето 1»; «Лето 2»; «Лето 3»; «Лето 4»; «Зима») в зависимости от направления и схемы подачи теплоносителя;
  • наличие датчика «сухой трубы» обеспечивает отключение соответствующего канала измерения расхода и как следствие осуществляет дополнительную защиту от ошибок при измерении количества тепла;
  • возможно подключение 3-го дополнительного внешнего расходомера с импульсным выходом для учёта подпитки.



Характеристика Значение
Количество каналов измерения:
— встроенные каналы измерения расхода 2
— каналы измерения температуры до 3-х
— каналы измерения давления до 2-х
— дополнительный регистратор расхода с импульсным выходом до 1-го
Количество тепловых систем 1
Наличие функции «Реверс» Есть
Диаметр условного прохода, Ду, мм от 15 до 400
Относительная  погрешность  измерения количества теплоты при использовании встроенных каналов теплосчетчика класс 1 ГОСТ Р 51649-2014, но не более, %:
— при разности температур в пределах 20 °С≤DТ<160 °С не более ±4,0
— при разности температур в пределах 3 °С≤DТ<20 °С не более ±4,5
— при разности температур в пределах 1 °С≤DТ<3 °С не более ±5,0
Диапазон измерений температур, °С от +2 до +160
Диапазон измерений разности температур DТ, °С от 1 до 159
Диапазон измерений давления воды, МПа от 0 до 1,6
Допустимый  диапазон  удельной  электрической  проводимости, См/м 10-3 …10
Пределы относительной погрешности измерений текущего времени, % ±0,1
Напряжение питания от сети переменного тока, В, частотой 50 Гц от 120 до 265
Потребляемая мощность при питании от сети переменного тока не более, В·А 25
Относительная влажность окружающего воздуха, % до 95
Температура окружающего воздуха, °С от + 5 до +50
Атмосферное давление, кПа 84…106,7
Степень защиты от воды и пыли ППР по ГОСТ 14254-96, не ниже IP64
Степень защиты от воды и пыли электронных блоков по ГОСТ 14254-96, не ниже IP40
Масса электронного блока не более, кг 4
Средняя наработка на отказ не менее, часов 80 000
Средний срок службы не менее, лет 12
Глубина архивов измерительной информации:
— почасового не менее 90 суток
— посуточного не менее 366 суток
— помесячного не менее 120 месяцев
Сохранность архивов при отключении питания не менее, лет 2
