Принцип работы и описание:

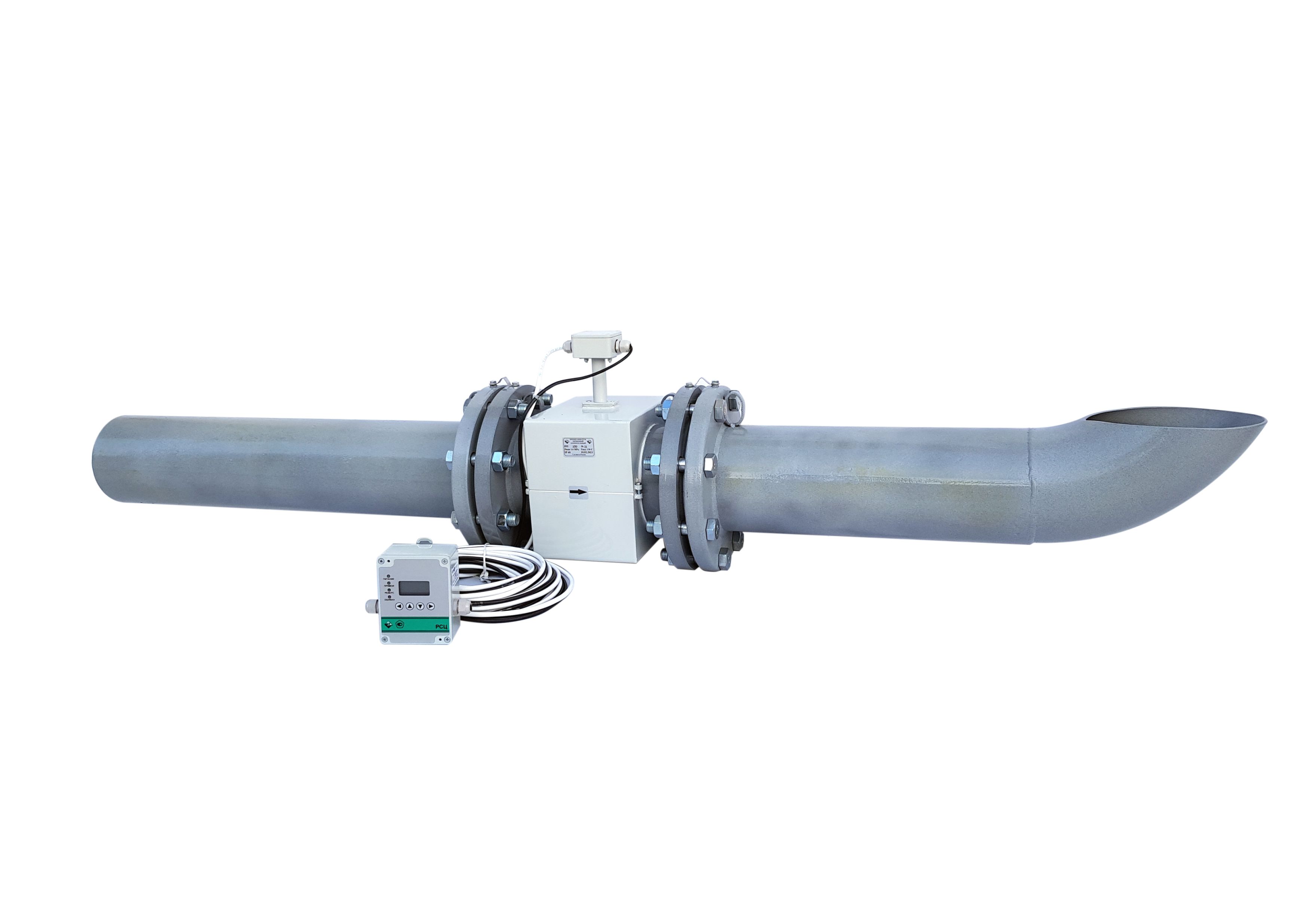

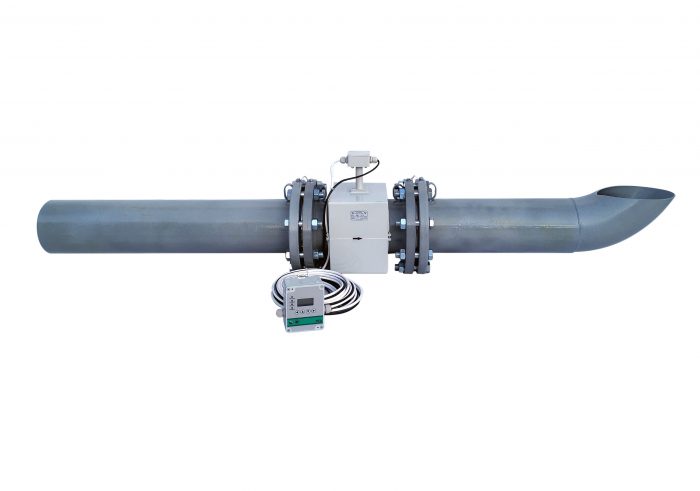

Измерительный комплекс может быть смонтирован в смотровом колодце или на участке свободного излива. Первичные преобразователи расходомера РСЦ-2 имеют исполнение IP68 и могут работать при полном длительном затоплении. Измерительный комплекс преобразует частично затопленную трубу в полностью заполненную с помощью специальной конструкции и направляет весь объем сточных вод через первичный преобразователь расходомера.
Комплект поставки:
Технические характеристики:
Название | Значение |
---|---|
Параметры измеряемой среды: | |
Температура | -10…+150 °С |
Давление | 2,5 МПа |
Электропроводность | не менее 200 мкСм/м |
Параметры прибора: | |
Погрешность измерения | ±0,5 %; ±1 %; ±2 % |
Диапазон измерения | 0,0071…4524,0 м³/ч |
Диаметр ПП | DN 15…400 мм |
Технологическое присоединение | фланцевое |
Футеровка ПП | фторопласт Ф-4 |
Материал электродов | нержавеющая сталь, хастеллой С276 |
Исполнение ИБ | выносной |
Индикация ИБ | жидкокристаллический дисплей |
Выходные сигналы | аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный (л/имп), RS485, Modbus |
Напряжение питания с блоком питания | 12 В, 24 В |
Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок |
IP68 / IP65 |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1
Dу, мм | Qmin, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qп3, м3/ч | Qmax м3/ч |
---|---|---|---|---|---|
50 | 0,0710 | 0,284 | 0,710 | 7,10 | 71,00 |
65 | 0,1180 | 0,472 | 1,180 | 11,80 | 118,00 |
80 | 0,1810 | 0,724 | 1,810 | 18,10 | 181,00 |
100 | 0,2840 | 1,136 | 2,840 | 28,40 | 284,00 |
150 | 0,6360 | 2,544 | 6,360 | 63,60 | 636,00 |
200 | 1,1300 | 4,520 | 11,300 | 113,00 | 1130,00 |
250 | 1,7680 | 7,072 | 17,680 | 176,80 | 1768,00 |
300 | 2,5440 | 10,180 | 25,440 | 254,40 | 2544,00 |
400 | 4,5240 | 18,100 | 45,240 | 452,40 | 4524,00 |
Где:
Dу – диаметр условного прохода ПП;
Qmin – минимальный расход;
Qп1, Qп2, Qп3 – переходные расходы;
Qmax – наибольший расход;
Погрешность измерения:
Особенности:
Вывод информации:
Таблица 2
Параметры | На индикатор | Через интерфейс RS-485 (MODBUS, DCON, TERMINAL) | Через токовый выход | Через импульсный выход |
---|---|---|---|---|
объем жидкости, V (м3, л) | + | + | ||
часовой архив, Vч | + | + | ||
дополнительный счетчик с возможностью обнуления, VD (м3, л) | + | + | ||
время наработки, t (часы, минуты) | + | + | ||
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) | + | + | + | + |
объёмный (мгновенный) реверсный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») | + | + | + | |
максимальный расход по токовому выходу Qmx (м3/ч) | + | + | ||
минимальный расход по токовому выходу Qmn (м3/ч) | + | + | ||
диапазон выходного тока, I (мА) | + | + | ||
вес импульса, ps (л/имп) | + | + | ||
диаметр условного прохода, Dу (мм) | + | + | ||
адрес в сети RS485 | + | + | ||
коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 100) | + | + | ||
серийный номер измерительного блока и первичного преобразователя | + | + |
Сертификат об утверждении типа СИ РФ № 86568-22
Сертификат о признании утверждения типа СИ KZ № 1796
Документация и ПО
КМЧ с изливом для самотечной канализации
