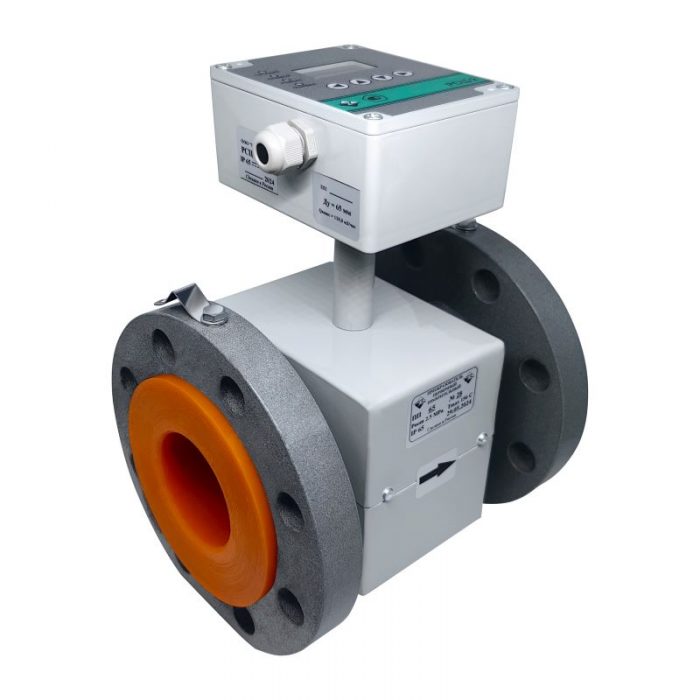

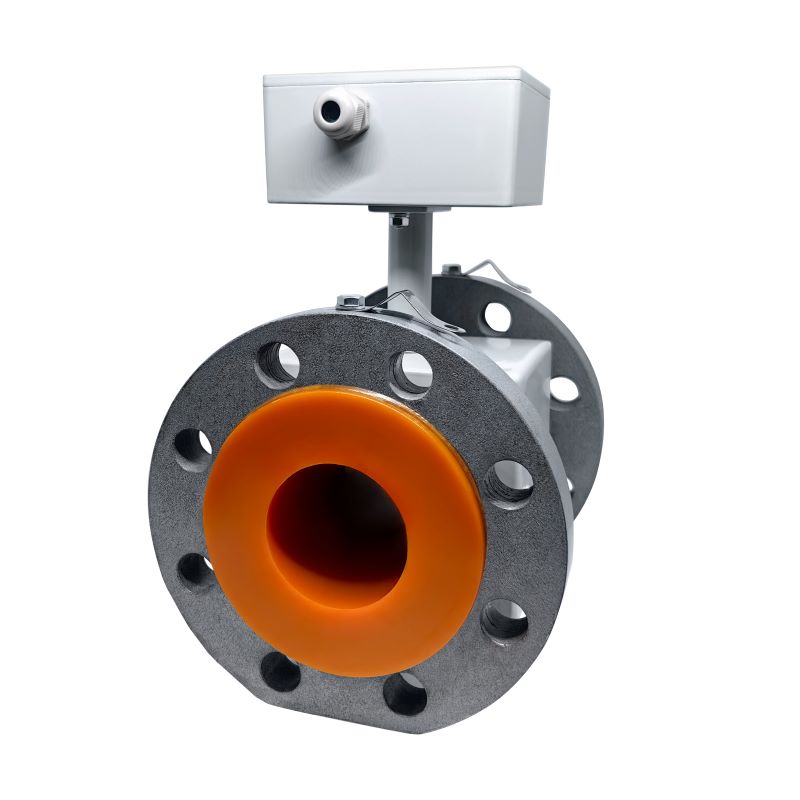

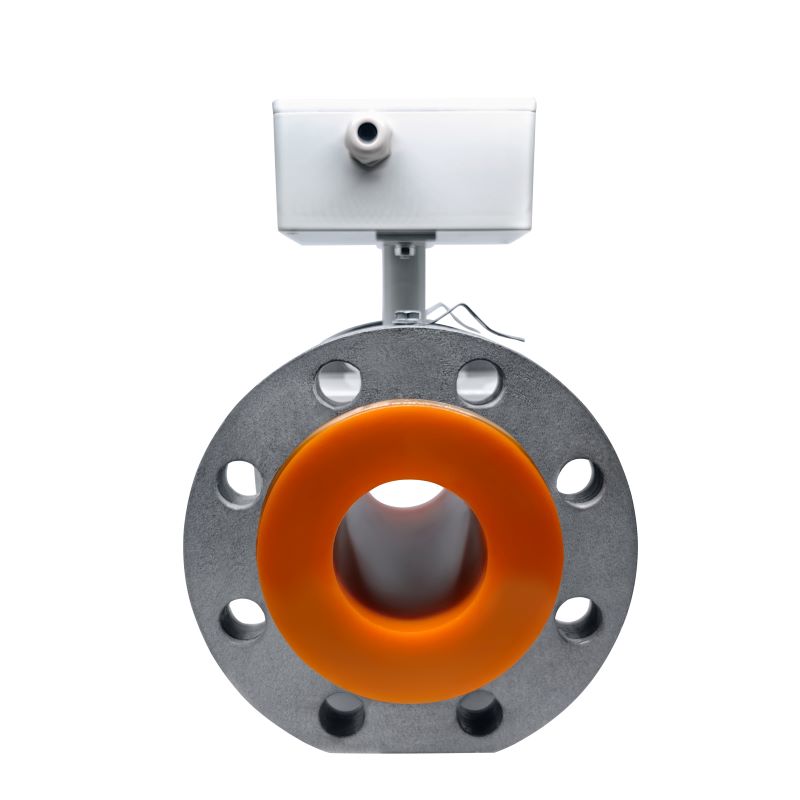

Расходомер-счетчик электромагнитный РСЦ-2 (для абразивных сред)

Расходомер-счетчик электромагнитный РСЦ-2 предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости. Задать вопрос

Область применения:

Расходомер применяется для технологического и коммерческого учета в различных отраслях промышленности, таких как: химическая, целлюлозно-бумажная, горнодобывающая, пищевая промышленность, водоснабжение и водоотведение.

Принцип работы и описание:

Принцип работы расходомера основан на законе электромагнитной индукции.

Состав изделия:

  • первичный преобразователь (ПП) исполнение общепромышленное или Профи;
  • измерительный блок (ИБ);
  • соединительный кабель (до 150 метров).

Основные технические характеристики:

Название Значение
Параметры измеряемой среды:
Температура -10…+80 °С
Давление 2,5 МПа (по заказу 1,0; 1,6; 4,0 МПа)
Электропроводность не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения ±0,5 %; ±1 %; ±2 %
Диапазон измерения 0,0064…4524,0 м³/ч
Диаметр ПП DN 15…400 мм
Технологическое присоединение фланцевое
Футеровка ПП полиуретан
Материал электродов нержавеющая сталь, хастеллой С276, тантал, титан
Исполнение ИБ моноблок, выносной
Индикация ИБ жидкокристаллический дисплей
Выходные сигналы аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный (л/имп), RS485, Modbus
Напряжение питания с блоком питания 12 В, 24 В
Исполнение оболочки по ГОСТ 14254:
первичный преобразователь / измерительный блок		 IP65 или IP68 / IP65

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1

Dу, мм Qmin, м3/ч Qп1, м3/ч Qп2, м3/ч Qп3, м3/ч Qmax м3/ч
15 0,0064 0,026 0,064 0,64 6,40
20 0,0113 0,045 0,113 1,13 11,30
25 0,0176 0,070 0,176 1,76 17,60
32 0,0290 0,116 0,290 2,90 29,00
40 0,0450 0,180 0,450 4,50 45,00
50 0,0710 0,284 0,710 7,10 71,00
65 0,1180 0,472 1,180 11,80 118,00
80 0,1810 0,724 1,810 18,10 181,00
100 0,2840 1,136 2,840 28,40 284,00
150 0,6360 2,544 6,360 63,60 636,00
200 1,1300 4,520 11,300 113,00 1130,00
250 1,7680 7,072 17,680 176,80 1768,00
300 2,5440 10,180 25,440 254,40 2544,00
400 4,5240 18,100 45,240 452,40 4524,00

Где:
Dу – диаметр условного прохода ПП;
Qmin – минимальный расход;
Qп1, Qп2, Qп3 – переходные расходы;
Qmax – наибольший расход;

Погрешность измерения:

  • ±0,5 % — основная относительная в диапазоне от Qп3 до Qmax
  • ±1 % — основная относительная в диапазоне от Qп2 до Qп3
  • ±2 % — основная относительная в диапазоне от Qп1 до Qп2
  • ±4 % — основная относительная в диапазоне от Qmin до Qп1

Особенности:

  • температура окружающей среды -30…+50°С;
  • измерение прямого и реверсного расхода со скоростью до 10 м/с;
  • динамический диапазон 1:1000;
  • отсутствие движущихся частей и потери давления;
  • высокая износостойкость проточной части;
  • датчик «сухой» трубы;
  • возможность монтажа на полимерные трубопроводы без заземляющих колец;
  • измерение различных сред: абразивные среды с наличием механических включений, пульпы и другие жидкости;
  • функция архивирования накопленного объема и времени наработки;
  • дистанционная передача данных;

Вывод информации:

  • вывод основных параметров на индикатор измерительного блока и (или) через интерфейс RS-485, Modbus RTU и (или) через токовый выход, и (или) через импульсный выход на внешние устройства данные, которые указаны таблице 2.

Таблица 2

Параметры На индикатор Через интерфейс RS-485 (MODBUS, DCON, TERMINAL) Через токовый выход Через импульсный выход
объем жидкости, V (м3, л) + +
часовой архив, Vч + +
дополнительный счетчик с возможностью обнуления, VD (м3, л) + +
время наработки, t (часы, минуты) + +
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) + + + +
объёмный (мгновенный) реверсный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») + + +
максимальный расход по токовому выходу Qmx (м3/ч) + +
минимальный расход по токовому выходу Qmn (м3/ч) + +
диапазон выходного тока, I (мА) + +
вес импульса, ps (л/имп) + +
диаметр условного прохода, Dу (мм) + +
адрес в сети RS485 + +
коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 100) + +
серийный номер измерительного блока и первичного преобразователя + +
  • Межповерочный интервал 5 лет
  • Средняя наработка на отказ 100 000 часов
  • Средний срок службы не менее 12 лет
  • Гарантийный срок 36 месяцев

Сертификат об утверждении типа СИ РФ № 86568-22
Сертификат о признании утверждения типа СИ KZ № 1796
