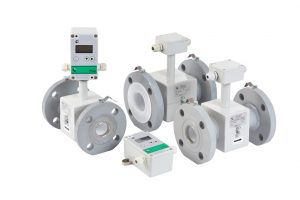

Расходомер-счетчик электромагнитный РСЦ (для неагрессивных сред)

Расходомер-счетчик электромагнитный РСЦ предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое). Задать вопрос

Область применения:

Расходомер применяется для технологического и коммерческого учета. Приборы могут использоваться в различных отраслях промышленности, таких как: водоподготовка, водоснабжение, водоотведение, энергетика, а так же в сфере ЖКХ.

Принцип работы и описание:

  • Принцип работы расходомера основан на законе электромагнитной индукции.
  • Состав изделия:
    • первичный преобразователь (ПП);
    • измерительный блок (ИБ);
    • блок питания;
    • соединительный кабель (до 150 метров).

Основные технические характеристики:

Название Значение
Параметры измеряемой среды:
Температура +5…+150 °С
Давление не более 2,5 МПа
Электропроводность не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения ±1 %
Диапазон измерения 0,0064…4524,0 м³/ч
Диаметр ПП DN 15…400 мм
Технологическое присоединение фланцевое
Футеровка ПП фторопласт Ф-4
Материал электродов нержавеющая сталь 12Х18Н10Т

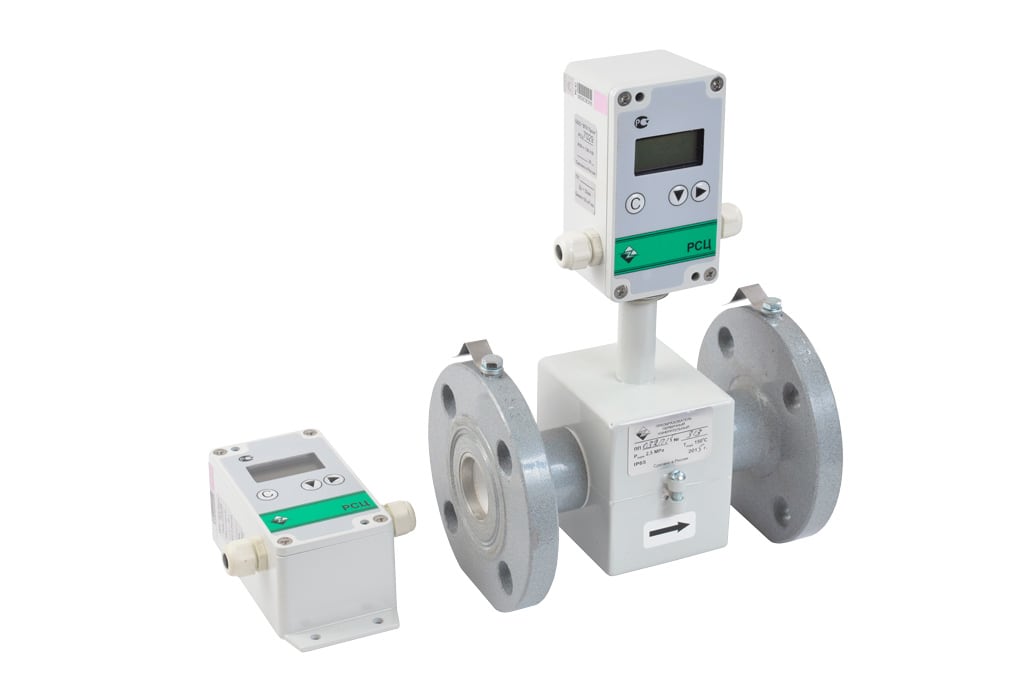

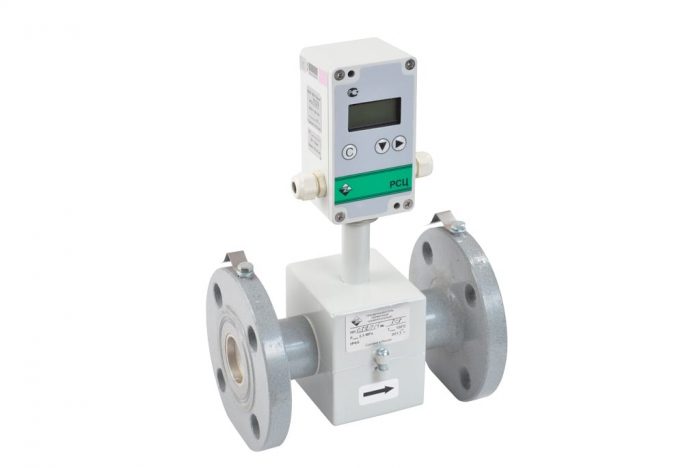

Исполнение ИБ моноблок, выносной
Индикация ИБ жидкокристаллический дисплей
Выходные сигналы аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU
Напряжение питания с блоком питания 12 В, 24 В 220 В
Исполнение оболочки по ГОСТ 14254:
первичный преобразователь / измерительный блок		 IP65 или IP68 / IP65

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1

Dу, мм Qнаим, м3/ч Qп1, м3/ч Qп2, м3/ч Qнаиб, м3/ч
15 0,0064 0,026 0,064 6,40
20 0,0113 0,045 0,113 11,30
25 0,0176 0,070 0,176 17,60
32 0,0290 0,116 0,290 29,00
40 0,0450 0,180 0,450 45,00
50 0,0710 0,284 0,710 71,00
65 0,1180 0,472 1,180 118,00
80 0,1810 0,724 1,810 181,00
100 0,2840 1,136 2,840 284,00
150 0,6360 2,544 6,360 636,00
200 1,1300 4,520 11,300 1130,00
250 1,7600 7,000 17,680 1768,00
300 2,5440 10,180 25,440 2544,00
400 4,5240 18,100 45,240 4524,00

Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;

  • пределы допускаемой основной относительной погрешности δ расходомера в зависимости от диапазона измеряемого расхода:
    • Qп2 ≤ Q ≤ Qнаиб должен составлять ±1 %;
    • Qп1 ≤ Q < Qп2 должен составлять ±2 %;
    • Qнаим ≤ Q < Qп1 должен составлять ±4 %.

Особенности:

  • окружающая температура, -10…+50 °С;
  • измерение прямого и реверсного расхода;
  • функция архивирования накопленного объема и времени наработки;
  • дистанционная передача данных;
  • датчик «сухой» трубы;
  • измерение расхода загрязненных сред (стоки, среды с различными включениями);
  • отсутствие движущихся частей и потери давления;
  • межповерочный интервал 4 года;
  • гарантийный срок 36 месяцев;
  • расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.

Таблица 2

Параметры На индикатор Через интерф. RS-485 Через токовый выход Через импульсн. выход
объем жидкости, V (м3, л) + + +
часовой архив, Vч + +
дополнительный счетчик с возможностью обнуления, VD (м3, л) +
время наработки, t (ч) + +
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) + + + +
объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») + + +
масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) +
диапазон выходного тока, I (мА) +
вес импульса, ps (л/имп) +
диаметр условного прохода, Dу (мм) + +
сетевой адрес в сети RS-485, A + +
коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 3) +
