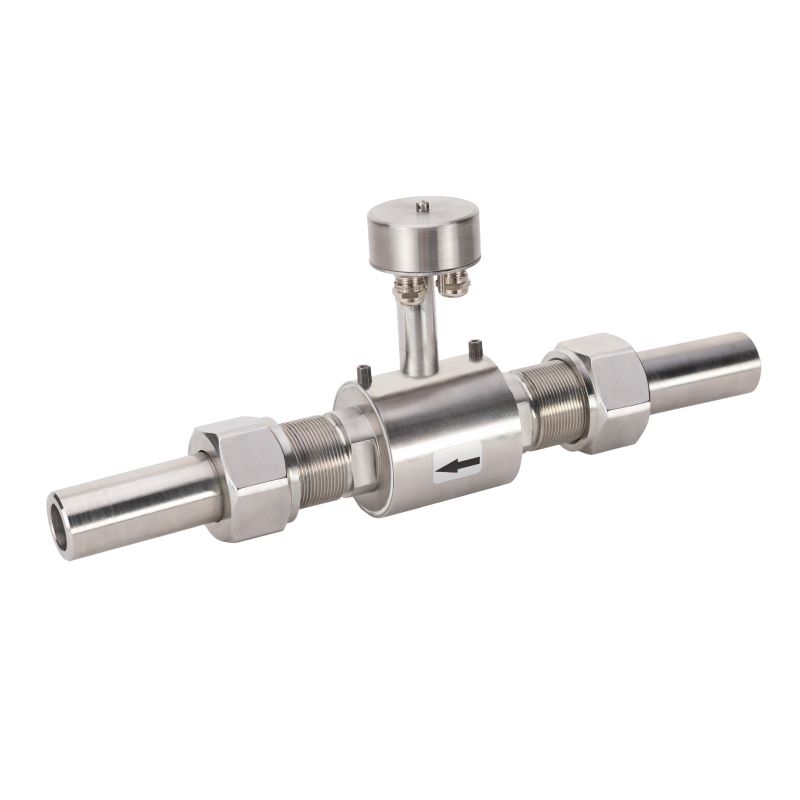

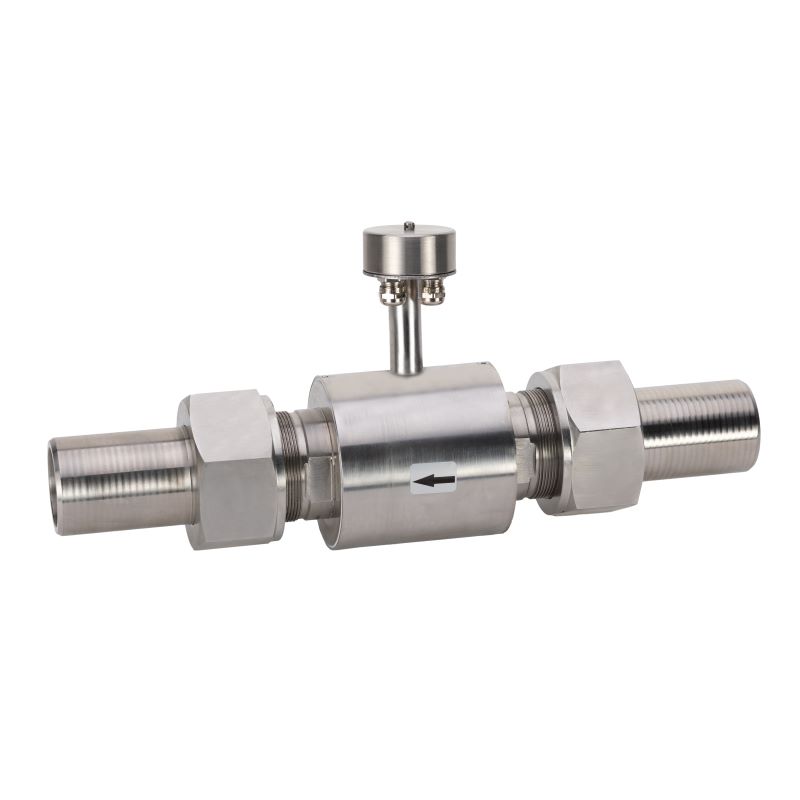

Расходомер-счетчик электромагнитный РСЦ-2 (на высокое давление)

Расходомер-счетчик электромагнитный РСЦ -2 предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости. Задать вопрос

Область применения:

Расходомер применяется для технологического и коммерческого учета в различных отраслях промышленности, таких как: машиностроение, химическая, горнодобывающая , пищевая промышленность.

Принцип работы и описание:

Принцип работы расходомера основан на законе электромагнитной индукции.

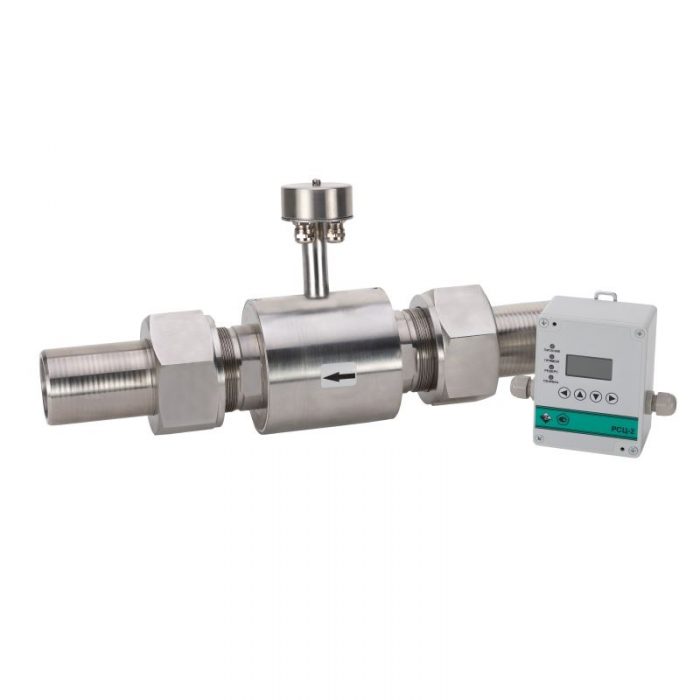

Состав изделия:

  • первичный преобразователь (ПП);
  • измерительный блок (ИБ);
  • соединительный кабель (до 150 метров).

Основные технические характеристики:

Название Значение
Параметры измеряемой среды:
Температура -10…+150 °С
Давление 16 МПа
Электропроводность не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения ±0,5 %; ±1 %; ±2 %
Диапазон измерения 0,0176…71,0 м³/ч
Диаметр ПП DN 25, 50 мм
Технологическое присоединение Рм – резьба метрическая
Футеровка ПП фторопласт Ф-4
Материал электродов нержавеющая сталь, хастеллой С276, тантал, титан
Исполнение ИБ выносной
Индикация ИБ жидкокристаллический дисплей
Выходные сигналы аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный (л/имп), RS485, Modbus
Напряжение питания с блоком питания 12 В, 24 В
Исполнение оболочки по ГОСТ 14254:
первичный преобразователь / измерительный блок		 IP65 или IP68 / IP65

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1

Dу, мм Qmin, м3/ч Qп1, м3/ч Qп2, м3/ч Qп3, м3/ч Qmax м3/ч
25 0,0176 0,070 0,176 1,76 17,60
50 0,0710 0,284 0,710 7,10 71,00

Где:
Dу – диаметр условного прохода ПП;
Qmin – минимальный расход;
Qп1, Qп2, Qп3 – переходные расходы;
Qmax – наибольший расход;

Погрешность измерения:

  • ±0,5 % — основная относительная в диапазоне от Qп3 до Qmax
  • ±1 % — основная относительная в диапазоне от Qп2 до Qп3
  • ±2 % — основная относительная в диапазоне от Qп1 до Qп2
  • ±4 % — основная относительная в диапазоне от Qmin до Qп1

Особенности:

  • цельносварной корпус из нержавеющей стали;
  • работа в системах высокого давления;
  • отсутствие движущихся частей и потери давления;
  • датчик «сухой» трубы;
  • температура окружающей среды -30…+50°С;
  • измерение прямого и реверсного расхода со скоростью до 10 м/с;
  • динамический диапазон 1:1000;
  • измерение расхода агрессивных сред (кислоты, щелочи);
  • функция архивирования накопленного объема и времени наработки;
  • дистанционная передача данных

Вывод информации:

  • вывод основных параметров на индикатор измерительного блока и (или) через интерфейс RS-485, Modbus RTU и (или) через токовый выход, и (или) через импульсный выход на внешние устройства данные, которые указаны таблице 2.

Таблица 2

Параметры На индикатор Через интерфейс RS-485 (MODBUS, DCON, TERMINAL) Через токовый выход Через импульсный выход
объем жидкости, V (м3, л) + +
часовой архив, Vч + +
дополнительный счетчик с возможностью обнуления, VD (м3, л) + +
время наработки, t (часы, минуты) + +
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) + + + +
объёмный (мгновенный) реверсный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») + + +
максимальный расход по токовому выходу Qmx (м3/ч) + +
минимальный расход по токовому выходу Qmn (м3/ч) + +
диапазон выходного тока, I (мА) + +
вес импульса, ps (л/имп) + +
диаметр условного прохода, Dу (мм) + +
адрес в сети RS485 + +
коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 100) + +
серийный номер измерительного блока и первичного преобразователя + +
  • Межповерочный интервал 5 лет
  • Средняя наработка на отказ 100 000 часов
  • Средний срок службы не менее 12 лет
  • Гарантийный срок 36 месяцев

Сертификат об утверждении типа СИ РФ № 86568-22
Сертификат о признании утверждения типа СИ KZ № 1796
