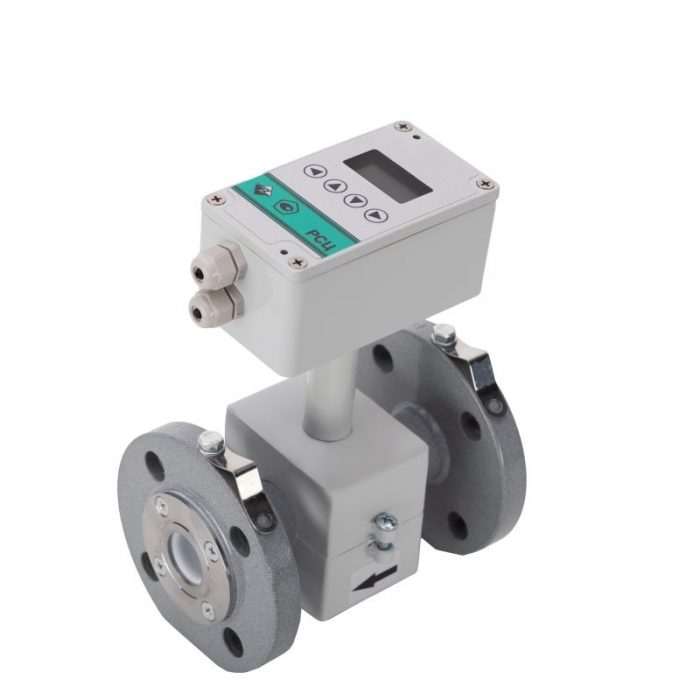

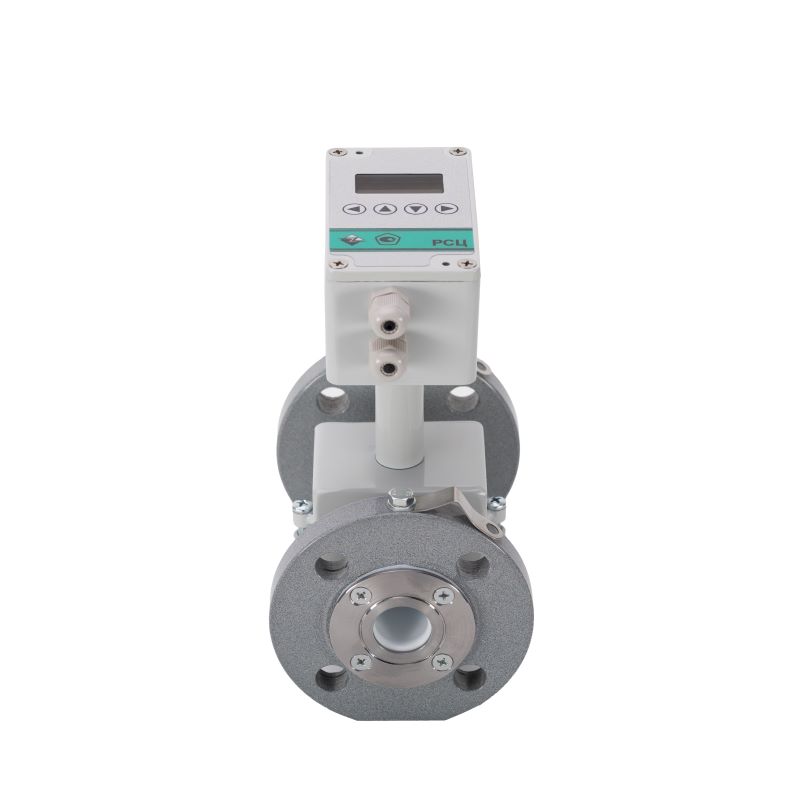

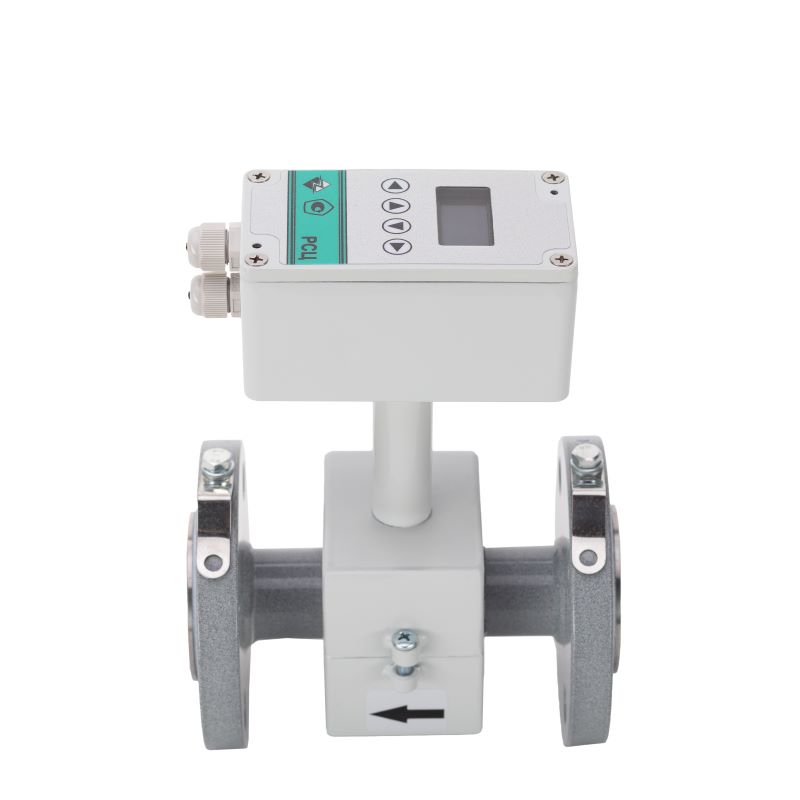

Расходомер-счетчик электромагнитный РСЦ КП10И

Расходомер-счетчик электромагнитный РСЦ исполнение КП10 предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости. Задать вопрос

Область применения:

Прибор применяется для технологического и коммерческого учета как самостоятельный расходомер с дополнительным вычислителем или контроллером, так и в составе комбинированных и составных теплосчётчиков.

Принцип работы и описание:

Принцип работы расходомера основан на законе электромагнитной индукции.

Состав изделия:

  • первичный преобразователь (ПП);
  • измерительный блок (ИБ);

Основные технические характеристики:

Название Значение
Параметры измеряемой среды:
Температура +5…+150 °С
Давление 2,5 МПа
Электропроводность не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения ±1 %; ±2 %
Диапазон измерения 0,0064…4524,0 м³/ч
Диаметр ПП DN 15…400 мм
Технологическое присоединение фланцевое
Футеровка ПП фторопласт Ф-4
Материал электродов нержавеющая сталь, хастеллой С276, тантал, титан
Исполнение ИБ моноблок
Индикация ИБ жидкокристаллический дисплей
Выходные сигналы импульсный (л/имп)
Напряжение питания с блоком питания 12 В
Исполнение оболочки по ГОСТ 14254:
первичный преобразователь / измерительный блок		 IP65 / IP65

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1

Dу, мм Qmin, м3/ч Qп1, м3/ч Qп2, м3/ч Qmax м3/ч
15 0,0064 0,026 0,064 6,40
20 0,0113 0,045 0,113 11,30
25 0,0176 0,070 0,176 17,60
32 0,0290 0,116 0,290 29,00
40 0,0450 0,180 0,450 45,00
50 0,0710 0,284 0,710 71,00
65 0,1180 0,472 1,180 118,00
80 0,1810 0,724 1,810 181,00
100 0,2840 1,136 2,840 284,00
150 0,6360 2,544 6,360 636,00
200 1,1300 4,520 11,300 1130,00
250 1,7600 7,000 17,680 1768,00
300 2,5440 10,180 25,440 2544,00
400 4,5240 18,100 45,240 4524,00

Где:
Dу – диаметр условного прохода ПП;
Qmin – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qmax – наибольший расход;

Погрешность измерения:

  • ±1 % в диапазоне расходов от Qп2 до Qmax
  • ±2 % в диапазоне расходов от Qп1 до Qп2
  • ±4 % в диапазоне расходов от Qmin до Qп1

Особенности:

  • температура окружающей среды -10…+50°С;
  • измерение прямого и реверсного расхода с одинаковой точностью;
  • измерение расхода агрессивных сред (кислоты, щелочи);
  • отсутствие движущихся частей и потери давления;

Вывод информации:

  • вывод информации через импульсный выход на индикатор или внешние устройства параметры:
    • объемный (мгновенный) прямой или обратный расход жидкости, Q (м3/ч; л/мин; %)
    • цена импульса, ps (л/имп)
    • на индикатор: текущий расход, накопленный объем, время наработки
  • Межповерочный интервал 4 года
  • Средняя наработка на отказ 100 000 часов
  • Средний срок службы не менее 12 лет
  • Гарантийный срок 36 месяцев

Свидетельство об утверждении типа средств измерений RU.С.29.006.А № 69992
