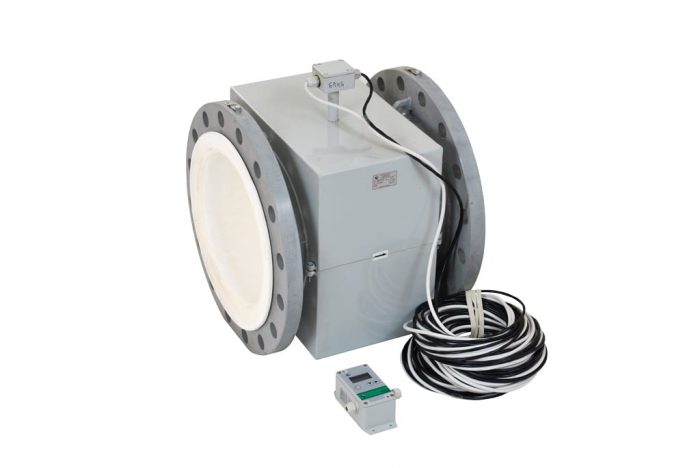

Расходомер электромагнитный РСЦ (IP68)

Расходомер электромагнитный РСЦ исполнение со степенью защиты первичного преобразователя расхода IP68, фланцевое соединение, предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости. Задать вопрос

Область применения:

Расходомер применяется для технологического и коммерческого учета, в случае необходимости измерения расходов жидкостей в условиях повышенной влажности, открытого воздуха, а так же если предполагается установка первичных преобразователей расхода в затапливаемых колодцах или КНС.

Используется для учета сточных вод в напорных и безнапорных трубопроводах.

Принцип работы и описание:

  • Принцип работы расходомера основан на законе электромагнитной индукции.
  • Состав изделия:
    • первичный преобразователь (ПП);
    • измерительный блок (ИБ);
    • блок питания;
    • соединительный кабель (до 150 метров).

Основные технические характеристики:

Название Значение
Параметры измеряемой среды:
Температура +5…+150 °С
Давление не более 2,5 МПа
Электропроводность не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения ±1 %
Диапазон измерения 0,0064…4524,0 м³/ч
Диаметр ПП DN 15…400 мм
Технологическое присоединение фланцевое
Футеровка ПП фторопласт Ф-4
Материал электродов нержавеющая сталь, хастеллой С, титан, тантал
Исполнение ИБ выносной
Индикация ИБ жидкокристаллический дисплей
Выходные сигналы аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU
Напряжение питания с блоком питания 12 В, 24 В 220 В
Исполнение оболочки по ГОСТ 14254:
первичный преобразователь / измерительный блок		 IP68 / IP65

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1

Dу, мм Qнаим, м3/ч Qп1, м3/ч Qп2, м3/ч Qнаиб, м3/ч
15 0,0064 0,026 0,064 6,40
20 0,0113 0,045 0,113 11,30
25 0,0176 0,070 0,176 17,60
32 0,0290 0,116 0,290 29,00
40 0,0450 0,180 0,450 45,00
50 0,0710 0,284 0,710 71,00
65 0,1180 0,472 1,180 118,00
80 0,1810 0,724 1,810 181,00
100 0,2840 1,136 2,840 284,00
150 0,6360 2,544 6,360 636,00
200 1,1300 4,520 11,300 1130,00
250 1,7600 7,000 17,680 1768,00
300 2,5440 10,180 25,440 2544,00
400 4,5240 18,100 45,240 4524,00

Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;

  • пределы допускаемой основной относительной погрешности δ расходомера в зависимости от диапазона измеряемого расхода:
    • Qп2 ≤ Q ≤ Qнаиб должен составлять ±1 %;
    • Qп1 ≤ Q < Qп2 должен составлять ±2 %;
    • Qнаим ≤ Q < Qп1 должен составлять ±4 %.

Особенности:

  • окружающая температура, -10…+50°С;
  • измерение прямого и реверсного расхода;
  • функция архивирования накопленного объема и времени наработки;
  • дистанционная передача данных;
  • датчик «сухой» трубы;
  • измерение расхода агрессивных сред, также сред с различными включениями;
  • отсутствие движущихся частей и потери давления;
  • возможность установки на полимерные трубопроводы без дополнительных монтажных элементов;
  • вынесение измерительного блока от первичного преобразователя до 150 метров;
  • межповерочный интервал 4 года;
  • гарантийный срок 36 месяцев;
  • расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.

Таблица 2

Параметры На индикатор Через интерф. RS-485 Через токовый выход Через импульсн. выход
объем жидкости, V (м3, л) + + +
часовой архив, Vч + +
дополнительный счетчик с возможностью обнуления, VD (м3, л) +
время наработки, t (ч) + +
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) + + + +
объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») + + +
масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) +
диапазон выходного тока, I (мА) +
вес импульса, ps (л/имп) +
диаметр условного прохода, Dу (мм) + +
сетевой адрес в сети RS-485, A + +
коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 3) +
