Поворотный затвор

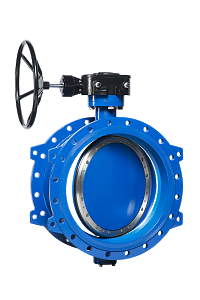

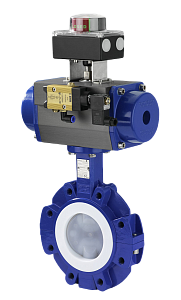

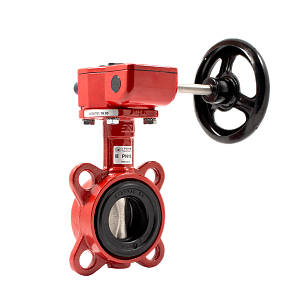

Дисковый поворотный затвор «Гранвэл»
Основные преимущества
• класс герметичности А;
• малый вес;
• малая строительная длина;
• низкая стоимость установки и обслуживания;
• герметичное перекрытие потока в обоих направлениях;
• с рабочей средой контактируют только две детали: седловое уплотнение и диск;
• сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.

DN: 32 — 2000
PN: 16/25
Тип присоединения: М/Ф , Ф/Ф
Тип управления: Рукоятка с произвольным положением, Рукоятка с фиксацией положения , редуктор, электропривод, пневмопривод
Материал корпуса: Чугун серый / сталь
Материал запорного органа: Чугун высокопрочный/Нерж.сталь
