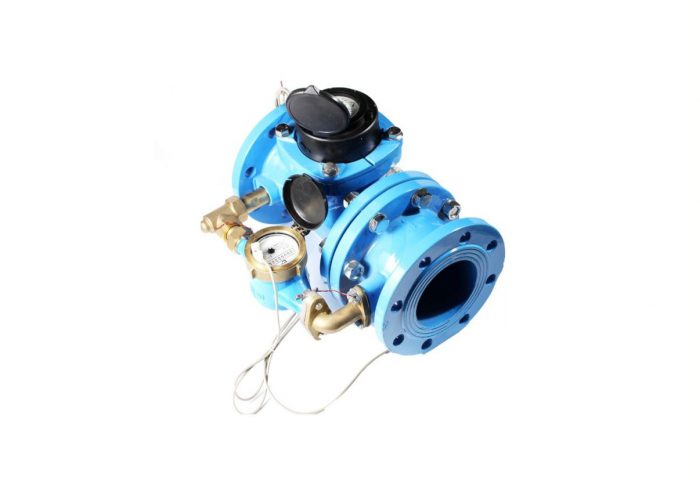

Комбинированные водосчетчики СТВК

Комбинированные водосчетчики СТВК
Комбинированные водосчетчики СТВК
Задать вопрос

Применение

  • Счетчик серии СТВК-1 предназначен для измерения потребления питьевой и технической воды с максимальной температурой 30 градусов
  • СТВК-1 предназначен для систем с большой амплитудой расходов и разбросов давления
  • Может применяться в пожарных распределительных сетях и на объектах со значительным сезонным или суточным колебанием расхода воды.



Модификации

  • СТВК конструктивно исполнен в едином корпусе, счетчики расположены последовательно для СТВК-1 или параллельно для СТВК-2. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 65/20, 80/20, 100/20, 150/40;
  • Дополнительно может быть оснащен импульсными выходами.



Технические характеристики

Наименование параметров Значение параметра для счетчиков с диаметром условного прохода (Ду), мм
  50/15 80/20 100/20 150/40
Метрологический класс B
Расход воды, м3/ч
— минимальный расход воды qmin 0,03 0,05 0,05 0,2
— переходный расход воды qt 0,12 0,2 0,2 0,8
— номинальный (рабочий) расход воды qn 45 100 150 250
— максимальный расход воды qmax 90 200 300 500
Порог чувствительности (не более), м3/ч 0,015 0,02 0,02 0,055
Рабочий диапазон холодной воды, °С от +5 до +30
Максимальное давление воды, МПа 1,6
Минимальная цена деления, м3 0,0001 0,001
Наибольшее значение роликового указателя, м3 999999+99999 9999999+999999
Монтажная длина, мм 280 370 370 500
