Регуляторы давления, перепада давления, перепуска

При определенной схеме подключения регуляторы перепада давления возможно использовать как регуляторы расхода.

Регуляторы прямого действия являются регулирующими устройствами, для которых давление протекающей рабочей среды подает энергию, необходимую для переустановки регулирующего клапана. Управление регулятором производится посредством гидравлического мембранного исполнительного механизма (МИМ), в рабочие камеры которого по импульсным трубкам подается давление от различных участков трубопровода.

Действие на поток выражается в снижении или увеличении давления в зависимости от типа регулятора и принципиальной схемы объекта.

Максимально допустимый перепад давления на регуляторе — 0,4 МПа. Для увеличения срока службы изделий и уменьшения уровня шума рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.

Регуляторы давления воды предназначены для использования в системах автоматического регулирования расхода тепловой энергии отопления, ГВС, вентиляции, системах подачи холодной и горячей воды и других производственных процессах.

Регуляторы устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых и производственных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же на которых производится подготовка, распределение или потребление холодной или горячей воды.

Регуляторы давления воды, регуляторы перепада давления и регуляторы перепуска при правильном применении успешно используются для борьбы с такими негативными процессами в трубопроводах, как повышенный уровень шума, вибрация, завоздушивание, непредусмотренное штатным режимом работы объекта повышение или колебание давления.

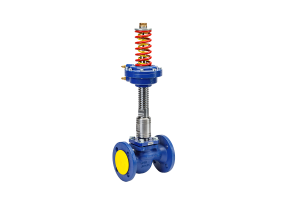

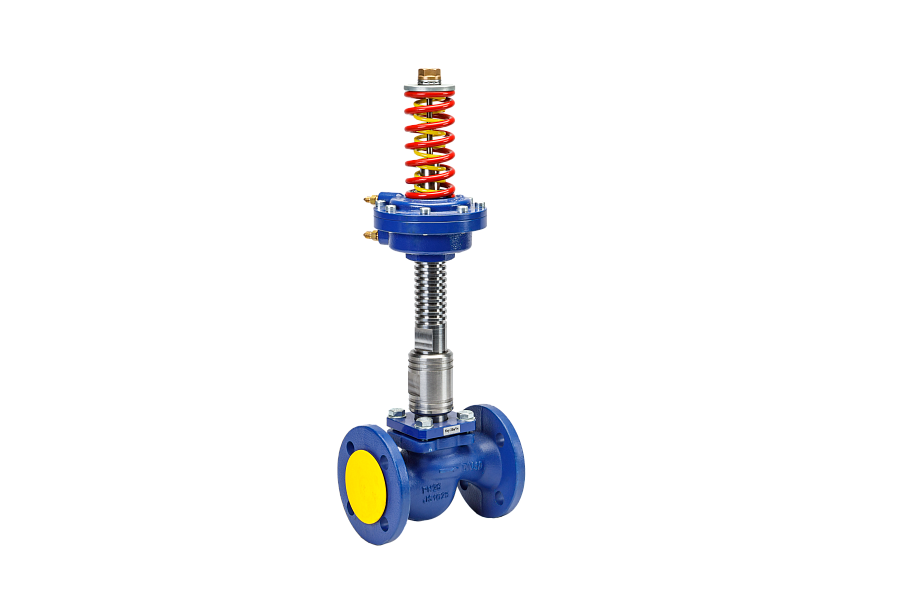

Достоинства регуляторов перепада давления ВРПД производства ООО «ВОГЕЗЭНЕРГО»

— малые габариты по сравнению с регуляторами большинства других производителей;

— защита мембраны от повреждения при неправильной подаче давления;

— под регулировочной гайкой установлен подшипник, что значительно облегчает процесс настройки; при настройке на небольшие значения перепада давления гайку можно вращать рукой без гаечного ключа;

— перед отверстиями в плунжере для впуска воды в разгрузочную камеру, расположенную над поршнем, установлен щелевой фильтр для предотвращения загрязнения разгрузочной камеры;

— детали, контактирующие с рабочей средой, изготовлены из материалов, стойких к воздействию горячей воды;

— высокое качество поверхностей деталей, контактирующих с рабочей средой, что обеспечивается обработкой на высокоточных станках с ЧПУ производства США и Кореи;

— использование мембран и уплотнительных колец производства Германии;

— несколько значений Kv для одного DN; по требованию заказчика изготавливаются регуляторы с нестандартными значениями Kv;

— регуляторы поставляются с широкими диапазонами настройки: (0,04-0,7) МПа или (0,2-1,2) МПа;

— возможность использования регуляторов перепада давления в качестве регуляторов давления «после себя»;

— изготовление линейки регуляторов DN 15…DN 200;

— возможность установки в любом положении: на горизонтальных, вертикальных и наклонных трубопроводах, задатчиком вверх, вниз, в сторону, в любом направлении;

— резьбовые соединения, находящиеся в рабочей среде, стопорятся высокотемпературным герметиком, что предотвращает возможность самоотвинчивания деталей при эксплуатации;

— конструкция посадочных мест уплотнительных колец исключает возможность их выпадения или закусывания в процессе работы регулятора.
